Usmerniška dioda 1N4007 1 A 1000 V

1N4007 je standardna silicijeva usmerniška dioda za splošno uporabo v elektronskih vezjih. Namenjena je predvsem usmerjanju izmenične napetosti (AC) v enosmerno (DC) ter zaščiti elektronskih vezij pred povratno napetostjo.

Zaradi največjega povprečnega usmerjenega toka 1 A in povratne napetosti do 1000 V se pogosto uporablja v napajalnikih, usmernikih, polnilnikih in različnih elektronskih napravah.

Glavne lastnosti:

• Standardna silicijeva usmerniška dioda
• Povprečni usmerjeni tok: 1 A
• Največja ponavljajoča povratna napetost: 1000 V
• Kratkotrajni udarni tok: do 30 A
• Padec napetosti v prevodni smeri: približno 1,1 V max.
• Aksialna izvedba
• Ohišje: DO-41
• Označena katoda z barvnim obročem

Tehnične specifikacije:

• Tip: 1N4007
• Vrsta: usmerniška dioda
• IF(AV): 1 A
• VRRM: 1000 V
• IFSM: 30 A
• VF: do približno 1,1 V
• Ohišje: DO-41
• Montaža: THT – skozi tiskano vezje
• Število priključkov: 2

71 A
1200V

5A
100V

23A
600V

Usmerniška dioda VS-70HFR120 70 A 1200 V

VS-70HFR120 je močnostna usmerniška dioda, namenjena usmerjanju visokih tokov v napajalnikih, polnilnikih, industrijski elektroniki in drugih močnostnih elektronskih vezjih.

Omogoča povprečni usmerjeni tok do 70 A in največjo ponavljajočo povratno napetost 1200 V. Izvedena je v robustnem kovinskem vijačnem ohišju DO-203AB (DO-5), ki omogoča pritrditev na hladilno površino in učinkovito odvajanje toplote.

Različica 70HFR ima obrnjeno polariteto – anoda je povezana z vijačnim priključkom.

Glavne lastnosti:

• Močnostna usmerniška dioda
• Povprečni usmerjeni tok: 70 A
• Največja povratna napetost: 1200 V
• RMS tok: 110 A
• Kratkotrajni udarni tok do 1250 A
• Kovinsko vijačno ohišje
• Ohišje DO-203AB (DO-5)
• Možnost montaže na hladilno površino
• Anoda na vijačnem priključku

Tehnične specifikacije:

• Oznaka: VS-70HFR120
• Tip: standardna močnostna usmerniška dioda
• Povprečni usmerjeni tok IF(AV): 70 A
• Največja ponavljajoča povratna napetost VRRM: 1200 V
• RMS tok IF(RMS): 110 A
• Največji kratkotrajni udarni tok IFSM: 1250 A
• Največji padec napetosti VF: 1,35 V pri 220 A
• Temperatura spoja: -65 do +180 °C
• Ohišje: DO-203AB (DO-5)
• Montaža: vijačna
• Polariteta: anoda na vijačnem priključku

Uporaba:

• AC/DC usmerniki
• Močnostni napajalniki
• Polnilniki akumulatorjev
• Industrijska elektronika
• Varilna oprema
• Motorni krmilniki
• Pretvorniki in inverterji
• Druga močnostna elektronska vezja

Pomembno: VS-70HFR120 ima obrnjeno polariteto. Pred zamenjavo ali montažo preverite polariteto obstoječe diode. Pri večjih tokovnih obremenitvah je potrebno zagotoviti ustrezno odvajanje toplote.

Usmerniška dioda VS-70HF120 70 A 1200 V

VS-70HF120 je močnostna usmerniška dioda za uporabo v napajalnikih, usmernikih, polnilnikih in drugih napravah, kjer je potrebno usmerjanje visokih tokov.

Omogoča povprečni usmerjeni tok do 70 A in največjo ponavljajočo povratno napetost 1200 V. Kovinsko vijačno ohišje DO-203AB (DO-5) omogoča mehansko pritrditev na ustrezno hladilno površino ter učinkovito odvajanje toplote.

Različica 70HF ima standardno polariteto – katoda je povezana z vijačnim priključkom.

Glavne lastnosti:

• Močnostna usmerniška dioda
• Povprečni usmerjeni tok: 70 A
• Največja povratna napetost: 1200 V
• RMS tok: 110 A
• Kratkotrajni udarni tok do 1250 A
• Kovinsko vijačno ohišje
• Ohišje DO-203AB (DO-5)
• Možnost montaže na hladilno površino
• Katoda na vijačnem priključku

Tehnične specifikacije:

• Oznaka: VS-70HF120
• Tip: standardna močnostna usmerniška dioda
• Povprečni usmerjeni tok IF(AV): 70 A
• Največja ponavljajoča povratna napetost VRRM: 1200 V
• RMS tok IF(RMS): 110 A
• Največji kratkotrajni udarni tok IFSM: 1250 A
• Največji padec napetosti VF: 1,35 V pri 220 A
• Temperatura spoja: -65 do +180 °C
• Ohišje: DO-203AB (DO-5)
• Montaža: vijačna
• Polariteta: katoda na vijačnem priključku

Uporaba:

• AC/DC usmerniki
• Močnostni napajalniki
• Polnilniki akumulatorjev
• Industrijska elektronika
• Varilna oprema
• Motorni krmilniki
• Pretvorniki in inverterji
• Druga močnostna elektronska vezja

Pomembno: VS-70HF120 ima standardno polariteto. Pred zamenjavo ali montažo preverite polariteto obstoječe diode. Pri večjih tokovnih obremenitvah je potrebno zagotoviti ustrezno odvajanje toplote.

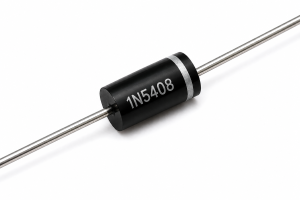

Usmerniška dioda 1N5408 3 A 1000 V

1N5408 je standardna silicijeva usmerniška dioda za uporabo v elektronskih in napajalnih vezjih. Namenjena je predvsem usmerjanju izmenične napetosti (AC) v enosmerno (DC) ter zaščiti elektronskih vezij pred povratno napetostjo.

Zaradi največjega povprečnega usmerjenega toka 3 A in povratne napetosti do 1000 V je primerna za napajalnike, usmernike, polnilnike in druge aplikacije, kjer je potrebna večja tokovna zmogljivost.

Glavne lastnosti:

• Standardna silicijeva usmerniška dioda
• Povprečni usmerjeni tok: 3 A
• Največja ponavljajoča povratna napetost: 1000 V
• Kratkotrajni udarni tok: do 200 A
• Padec napetosti v prevodni smeri: približno 1,2 V max.
• Aksialna izvedba
• Ohišje: DO-201AD
• Označena katoda z barvnim obročem

Tehnične specifikacije:

• Tip: 1N5408
• Vrsta: usmerniška dioda
• IF(AV): 3 A
• VRRM: 1000 V
• IFSM: 200 A
• VF: do približno 1,2 V
• Ohišje: DO-201AD
• Montaža: THT – skozi tiskano vezje
• Število priključkov: 2

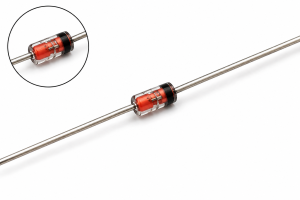

Fast Switching Dioda 1N4148 100 V 150 mA

1N4148 je silicijeva Fast Switching Dioda za splošno uporabo v elektronskih vezjih. Namenjena je predvsem hitremu preklapljanju signalov, usmerjanju manjših tokov ter zaščiti elektronskih vezij.

Zaradi kratkega časa povratnega okrevanja in kompaktnega steklenega ohišja DO-35 se pogosto uporablja v analognih in digitalnih vezjih, signalnih aplikacijah, krmilnih vezjih ter različnih elektronskih napravah.

Tehnične specifikacije:

• Tip: 1N4148
• Vrsta: Fast Switching Diode
• Največja ponavljajoča povratna napetost (VRRM): 100 V
• Povprečni usmerjeni tok (IF(AV)): 150 mA
• Največji neprekinjeni tok (IF): 300 mA
• Čas povratnega okrevanja (trr): približno 4 ns
• Padec napetosti v prevodni smeri (VF): do približno 1 V
• Ohišje: DO-35
• Izvedba: aksialna
• Montaža: THT
• Število priključkov: 2
• Katoda: označena z barvnim obročem

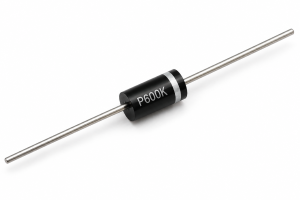

Usmerniška dioda P600K 6 A 800 V

P600K je močnostna silicijeva Rectifier Diode za uporabo v napajalnih in usmerniških vezjih. Namenjena je predvsem usmerjanju izmenične napetosti (AC) v enosmerno (DC) ter uporabi v aplikacijah, kjer je potrebna večja tokovna zmogljivost.

Dioda omogoča povprečni usmerjeni tok do 6 A in največjo ponavljajočo povratno napetost 800 V. Zaradi robustne aksialne izvedbe je primerna za napajalnike, polnilnike, usmernike in različne močnostne elektronske naprave.

Tehnične specifikacije:

• Tip: P600K
• Vrsta: Rectifier Diode
• Povprečni usmerjeni tok (IF(AV)): 6 A
• Največja ponavljajoča povratna napetost (VRRM): 800 V
• Največja RMS napetost: 560 V
• Največja DC blokirna napetost: 800 V
• Kratkotrajni udarni tok (IFSM): do 400 A
• Padec napetosti v prevodni smeri (VF): do približno 1,0 V
• Izvedba: aksialna
• Ohišje: P600 / R-6
• Montaža: THT
• Število priključkov: 2
• Katoda: označena z barvnim obročem

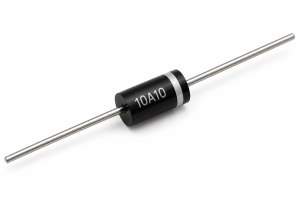

Rectifier Diode 10A10 10 A 1000 V

10A10 je močnostna silicijeva Rectifier Diode za uporabo v napajalnih in usmerniških vezjih. Namenjena je predvsem usmerjanju izmenične napetosti (AC) v enosmerno (DC) ter aplikacijam, kjer je potrebna večja tokovna zmogljivost.

Dioda omogoča povprečni usmerjeni tok do 10 A in največjo ponavljajočo povratno napetost 1000 V. Zaradi robustne aksialne izvedbe je primerna za močnostne napajalnike, polnilnike, usmernike in drugo močnostno elektroniko.

Tehnične specifikacije:

• Tip: 10A10
• Vrsta: Rectifier Diode
• Povprečni usmerjeni tok (IF(AV)): 10 A
• Največja ponavljajoča povratna napetost (VRRM): 1000 V
• Največja RMS napetost: 700 V
• Največja DC blokirna napetost: 1000 V
• Kratkotrajni udarni tok (IFSM): do 600 A
• Padec napetosti v prevodni smeri (VF): do približno 1,0 V
• Izvedba: aksialna
• Ohišje: R-6 / P600
• Montaža: THT
• Število priključkov: 2
• Katoda: označena z barvnim obročem

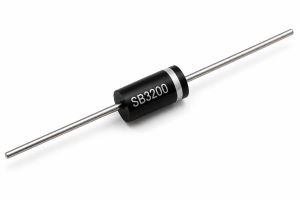

Schottky Diode SB3200 3 A 200 V

SB3200 je silicijeva Schottky Barrier Rectifier Diode, namenjena usmerjanju in stikalnim aplikacijam, kjer sta pomembna nizek padec napetosti v prevodni smeri in hitro delovanje.

Dioda omogoča povprečni usmerjeni tok do 3 A ter največjo ponavljajočo povratno napetost 200 V. Primerna je za stikalne napajalnike, DC/DC pretvornike, zaščitna vezja in druge elektronske aplikacije.

Tehnične specifikacije:

• Tip: SB3200
• Vrsta: Schottky Barrier Rectifier Diode
• Povprečni usmerjeni tok (IF(AV)): 3 A
• Največja ponavljajoča povratna napetost (VRRM): 200 V
• Največja RMS napetost: 140 V
• Največja DC blokirna napetost: 200 V
• Kratkotrajni udarni tok (IFSM): do 80 A
• Padec napetosti v prevodni smeri (VF): do približno 0,90 V
• Izvedba: aksialna
• Ohišje: DO-201AD
• Montaža: THT
• Število priključkov: 2
• Katoda: označena z barvnim obročem

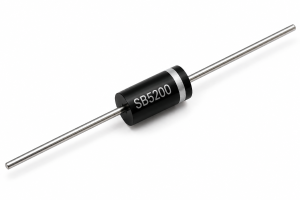

Schottky Diode SB5200 5 A 200 V

SB5200 je silicijeva Schottky Barrier Rectifier Diode, namenjena usmerjanju in stikalnim aplikacijam, kjer sta pomembna nizek padec napetosti v prevodni smeri in hitro delovanje.

Dioda omogoča povprečni usmerjeni tok do 5 A in največjo ponavljajočo povratno napetost 200 V. Primerna je za stikalne napajalnike, DC/DC pretvornike, zaščitna vezja in druge elektronske aplikacije.

Tehnične specifikacije:

• Tip: SB5200
• Vrsta: Schottky Barrier Rectifier Diode
• Povprečni usmerjeni tok (IF(AV)): 5 A
• Največja ponavljajoča povratna napetost (VRRM): 200 V
• Največja RMS napetost: 140 V
• Največja DC blokirna napetost: 200 V
• Kratkotrajni udarni tok (IFSM): do približno 150 A
• Padec napetosti v prevodni smeri (VF): do približno 0,95 V
• Izvedba: aksialna
• Ohišje: DO-201AD
• Montaža: THT
• Število priključkov: 2
• Katoda: označena z barvnim obročem

Schottky Diode MBR3045PT / MBR3045CT 30 A 45 V

MBR3045PT / MBR3045CT je dvojna močnostna Schottky Barrier Rectifier Diode, namenjena usmerjanju večjih tokov v nizkonapetostnih napajalnih in stikalnih vezjih. Zaradi Schottky tehnologije ima nizek padec napetosti v prevodni smeri in hitro preklapljanje.

Dioda vsebuje dve Schottky diodi s skupno katodo (Common Cathode). Skupni nazivni usmerjeni tok znaša 30 A, največja ponavljajoča povratna napetost pa 45 V. Pogosto se uporablja v stikalnih napajalnikih, DC/DC pretvornikih, nizkonapetostnih usmernikih in močnostni elektroniki.

Tehnične specifikacije:

• Tip: MBR3045PT / MBR3045CT
• Vrsta: Dual Schottky Barrier Rectifier Diode
• Konfiguracija: Common Cathode
• Število diod: 2
• Skupni povprečni usmerjeni tok (IF(AV)): 30 A
• Tok posamezne diode: 15 A
• Največja ponavljajoča povratna napetost (VRRM): 45 V
• Največja DC blokirna napetost: 45 V
• Padec napetosti v prevodni smeri (VF): približno 0,6 V max.
• Število priključkov: 3
• Razpored priključkov: 1 – Anoda, 2 – Katoda, 3 – Anoda
• Kovinski hladilni jeziček: Katoda
• Ohišje: TO-247 / TO-3P (odvisno od proizvajalca in različice)
• Montaža: THT
• Primerna za montažo na hladilno telo

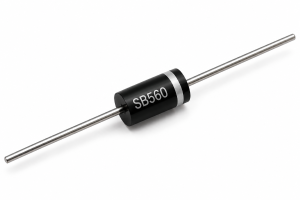

Schottky Diode SB560 5 A 60 V

SB560 je močnostna Schottky Barrier Rectifier Diode, namenjena usmerjanju in stikalnim aplikacijam, kjer sta pomembna nizek padec napetosti v prevodni smeri in hitro delovanje.

Dioda omogoča povprečni usmerjeni tok do 5 A in največjo ponavljajočo povratno napetost 60 V. Primerna je za stikalne napajalnike, DC/DC pretvornike, zaščitna vezja, nizkonapetostne usmernike in drugo elektronsko opremo.

Tehnične specifikacije:

• Tip: SB560
• Vrsta: Schottky Barrier Rectifier Diode
• Povprečni usmerjeni tok (IF(AV)): 5 A
• Največja ponavljajoča povratna napetost (VRRM): 60 V
• Največja RMS napetost: 42 V
• Največja DC blokirna napetost: 60 V
• Kratkotrajni udarni tok (IFSM): do približno 150 A
• Padec napetosti v prevodni smeri (VF): do približno 0,70 V
• Izvedba: aksialna
• Ohišje: DO-201AD
• Montaža: THT
• Število priključkov: 2
• Katoda: označena z barvnim obročem

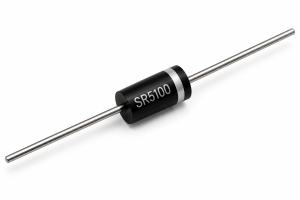

Schottky Diode SR5100 5 A 100 V

SR5100 je močnostna Schottky Barrier Rectifier Diode, namenjena usmerjanju in stikalnim aplikacijam, kjer sta pomembna nizek padec napetosti v prevodni smeri in hitro delovanje.

Dioda omogoča povprečni usmerjeni tok do 5 A in največjo ponavljajočo povratno napetost 100 V. Primerna je za stikalne napajalnike, DC/DC pretvornike, nizkonapetostne usmernike, zaščitna vezja in drugo elektronsko opremo.

Tehnične specifikacije:

• Tip: SR5100
• Vrsta: Schottky Barrier Rectifier Diode
• Povprečni usmerjeni tok (IF(AV)): 5 A
• Največja ponavljajoča povratna napetost (VRRM): 100 V
• Največja RMS napetost: 70 V
• Največja DC blokirna napetost: 100 V
• Kratkotrajni udarni tok (IFSM): do približno 150 A
• Padec napetosti v prevodni smeri (VF): do približno 0,85 V
• Izvedba: aksialna
• Ohišje: DO-201AD
• Montaža: THT
• Število priključkov: 2
• Katoda: označena z barvnim obročem

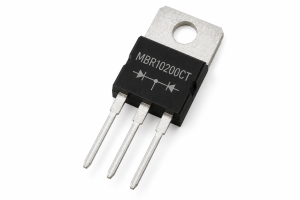

Schottky Diode MBR10200CT 10 A 200 V

MBR10200CT je dvojna močnostna Schottky Barrier Rectifier Diode, namenjena usmerjanju in stikalnim aplikacijam. Vsebuje dve Schottky diodi s skupno katodo (Common Cathode) ter je primerna za uporabo v stikalnih napajalnikih, DC/DC pretvornikih, usmernikih in drugih močnostnih elektronskih vezjih.

Dioda omogoča skupni povprečni usmerjeni tok do 10 A in največjo ponavljajočo povratno napetost 200 V. Ohišje TO-220AB omogoča montažo na hladilno telo za učinkovitejše odvajanje toplote.

Tehnične specifikacije:

• Tip: MBR10200CT
• Vrsta: Dual Schottky Barrier Rectifier Diode
• Konfiguracija: Common Cathode
• Število diod: 2
• Skupni povprečni usmerjeni tok (IF(AV)): 10 A
• Tok posamezne diode: 5 A
• Največja ponavljajoča povratna napetost (VRRM): 200 V
• Največja DC blokirna napetost: 200 V
• Padec napetosti v prevodni smeri (VF): približno 0,9 V max.
• Število priključkov: 3
• Razpored priključkov: 1 – Anoda, 2 – Katoda, 3 – Anoda
• Kovinski hladilni jeziček: Katoda
• Ohišje: TO-220AB
• Montaža: THT
• Primerna za montažo na hladilno telo

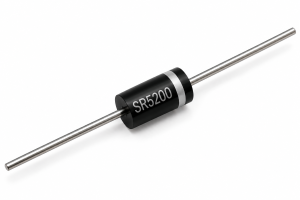

Schottky Diode SR5200 5 A 200 V

SR5200 je močnostna Schottky Barrier Rectifier Diode, namenjena usmerjanju in stikalnim aplikacijam, kjer sta pomembna nizek padec napetosti v prevodni smeri in hitro delovanje.

Dioda omogoča povprečni usmerjeni tok do 5 A in največjo ponavljajočo povratno napetost 200 V. Primerna je za stikalne napajalnike, DC/DC pretvornike, nizkonapetostne usmernike, zaščitna vezja in drugo elektronsko opremo.

Tehnične specifikacije:

• Tip: SR5200
• Vrsta: Schottky Barrier Rectifier Diode
• Povprečni usmerjeni tok (IF(AV)): 5 A
• Največja ponavljajoča povratna napetost (VRRM): 200 V
• Največja RMS napetost: 140 V
• Največja DC blokirna napetost: 200 V
• Kratkotrajni udarni tok (IFSM): do približno 150 A
• Padec napetosti v prevodni smeri (VF): do približno 0,95 V
• Izvedba: aksialna
• Ohišje: DO-201AD
• Montaža: THT
• Število priključkov: 2
• Katoda: označena z barvnim obročem
