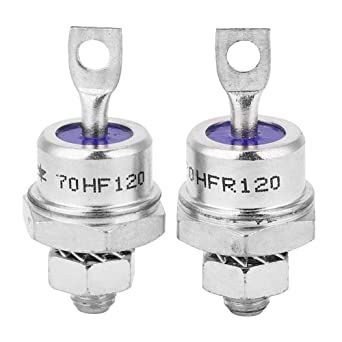

DIODA VS-70HFR120

Usmerniška dioda VS-70HFR120 70 A 1200 V

VS-70HFR120 je močnostna usmerniška dioda, namenjena usmerjanju visokih tokov v napajalnikih, polnilnikih, industrijski elektroniki in drugih močnostnih elektronskih vezjih.

Omogoča povprečni usmerjeni tok do 70 A in največjo ponavljajočo povratno napetost 1200 V. Izvedena je v robustnem kovinskem vijačnem ohišju DO-203AB (DO-5), ki omogoča pritrditev na hladilno površino in učinkovito odvajanje toplote.

Različica 70HFR ima obrnjeno polariteto – anoda je povezana z vijačnim priključkom.

Glavne lastnosti:

• Močnostna usmerniška dioda
• Povprečni usmerjeni tok: 70 A
• Največja povratna napetost: 1200 V
• RMS tok: 110 A
• Kratkotrajni udarni tok do 1250 A
• Kovinsko vijačno ohišje
• Ohišje DO-203AB (DO-5)
• Možnost montaže na hladilno površino
• Anoda na vijačnem priključku

Tehnične specifikacije:

• Oznaka: VS-70HFR120
• Tip: standardna močnostna usmerniška dioda
• Povprečni usmerjeni tok IF(AV): 70 A
• Največja ponavljajoča povratna napetost VRRM: 1200 V
• RMS tok IF(RMS): 110 A
• Največji kratkotrajni udarni tok IFSM: 1250 A
• Največji padec napetosti VF: 1,35 V pri 220 A
• Temperatura spoja: -65 do +180 °C
• Ohišje: DO-203AB (DO-5)
• Montaža: vijačna
• Polariteta: anoda na vijačnem priključku

Uporaba:

• AC/DC usmerniki
• Močnostni napajalniki
• Polnilniki akumulatorjev
• Industrijska elektronika
• Varilna oprema
• Motorni krmilniki
• Pretvorniki in inverterji
• Druga močnostna elektronska vezja

Pomembno: VS-70HFR120 ima obrnjeno polariteto. Pred zamenjavo ali montažo preverite polariteto obstoječe diode. Pri večjih tokovnih obremenitvah je potrebno zagotoviti ustrezno odvajanje toplote.
