Bridge Rectifier KBPC3510 35 A 1000 V

KBPC3510 je močnostni Single Phase Bridge Rectifier, namenjen pretvorbi izmenične napetosti (AC) v enosmerno napetost (DC). V enem ohišju vsebuje štiri usmerniške diode, povezane v polnovalni mostični usmernik.

Omogoča povprečni usmerjeni tok do 35 A in največjo ponavljajočo povratno napetost 1000 V. Kovinsko ohišje z montažno odprtino omogoča pritrditev na hladilno površino, zato je primeren za napajalnike, polnilnike, industrijske usmernike, krmilna vezja in drugo močnostno elektroniko.

Tehnične specifikacije:

• Tip: KBPC3510
• Vrsta: Single Phase Bridge Rectifier
• Konfiguracija: Full Wave Bridge
• Povprečni usmerjeni tok (IF(AV)): 35 A
• Največja ponavljajoča povratna napetost (VRRM): 1000 V
• Največja RMS vhodna napetost: 700 V
• Največja DC blokirna napetost: 1000 V
• Kratkotrajni udarni tok (IFSM): približno 400 A
• Padec napetosti v prevodni smeri (VF): približno 1,1 V na diodo
• Število priključkov: 4
• Priključki: 2× AC (~), + in −
• Ohišje: KBPC
• Izvedba: kovinsko ohišje
• Montaža: THT / panelna montaža
• Možnost montaže na hladilno površino
• Delovna temperatura spoja: približno –55 °C do +150 °C

Usmerniški most KBPC5010 50 A 1000 V

KBPC5010 je enofazni usmerniški most, namenjen pretvorbi izmenične napetosti (AC) v enosmerno napetost (DC). Zaradi nazivne tokovne zmogljivosti do 50 A in največje povratne napetosti 1000 V je primeren za napajalnike, polnilnike, industrijsko elektroniko, krmilne sisteme in druge močnostne elektronske naprave.

Kovinsko ohišje omogoča učinkovitejše odvajanje toplote, sredinska odprtina pa omogoča pritrditev mostiča na hladilno telo oziroma kovinsko površino.

Lastnosti

• Enofazni polnovalni usmerniški most
• Največji nazivni tok: 50 A
• Največja povratna napetost: 1000 V
• 4 priključki: 2× AC, + in −
• Kovinsko ohišje
• Možnost montaže na hladilno telo
• Primeren za močnostne napajalne aplikacije

Tehnične specifikacije

• Oznaka: KBPC5010
• Tip: Enofazni usmerniški most (Bridge Rectifier)
• Največji povprečni usmerjeni tok: 50 A
• Največja ponavljajoča povratna napetost (VRRM): 1000 V
• Število priključkov: 4
• Priključki: AC (~), AC (~), pozitivni (+), negativni (−)
• Ohišje: KBPC
• Montaža: Vijačna montaža na podlago oziroma hladilno telo

Uporaba

KBPC5010 se uporablja za usmerjanje izmenične napetosti v različnih elektronskih in električnih napravah, kot so:

• AC/DC napajalniki
• Laboratorijski napajalniki
• Polnilniki akumulatorjev
• Industrijski napajalni sistemi
• Motorni krmilniki
• Varilni aparati
• Močnostna elektronika
• Različna servisna in DIY vezja

Opomba

Pri delovanju z večjimi tokovi je potrebno zagotoviti ustrezno hlajenje. Dejanski dovoljeni tok je odvisen od temperature, načina montaže in uporabljenega hladilnega telesa.

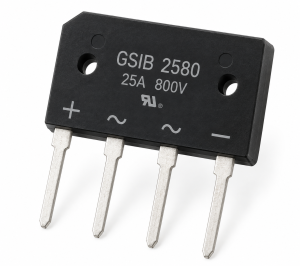

Bridge Rectifier GSIB2580 25 A 800 V

GSIB2580 je močnostni Single Phase Bridge Rectifier, namenjen pretvorbi izmenične napetosti (AC) v enosmerno napetost (DC). V enem ohišju vsebuje štiri usmerniške diode, povezane v polnovalni mostični usmernik.

Omogoča povprečni usmerjeni tok do 25 A in največjo ponavljajočo povratno napetost 800 V. Zaradi kompaktnega ploščatega ohišja in možnosti pritrditve na hladilno površino je primeren za napajalnike, polnilnike, industrijske usmernike in različna močnostna elektronska vezja.

Tehnične specifikacije:

• Tip: GSIB2580
• Vrsta: Single Phase Bridge Rectifier
• Konfiguracija: Full Wave Bridge
• Povprečni usmerjeni tok (IF(AV)): 25 A
• Največja ponavljajoča povratna napetost (VRRM): 800 V
• Največja RMS vhodna napetost: 560 V
• Največja DC blokirna napetost: 800 V
• Kratkotrajni udarni tok (IFSM): do približno 350 A
• Padec napetosti v prevodni smeri (VF): približno 1,1 V na diodo
• Število priključkov: 4
• Priključki: 2× AC (~), + in −
• Ohišje: GSIB
• Montaža: THT
• Možnost montaže na hladilno površino
• Namen: AC → DC usmerjanje
