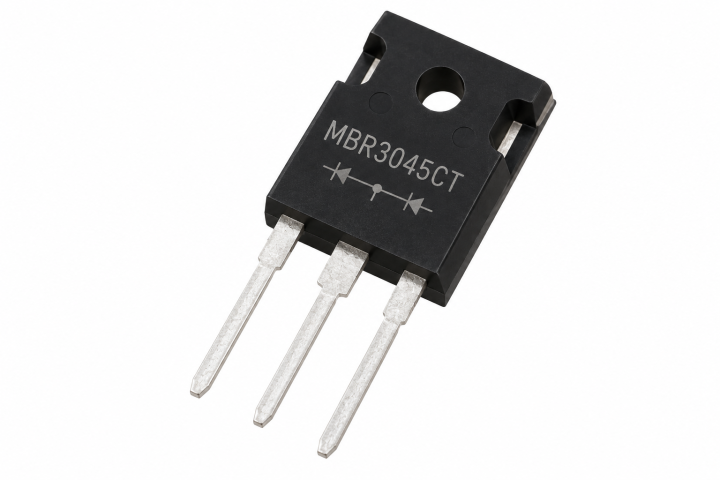

Schottky Diode MBR3045PT / MBR3045CT 30 A 45 V

Schottky Diode MBR3045PT / MBR3045CT 30 A 45 V

MBR3045PT / MBR3045CT je dvojna močnostna Schottky Barrier Rectifier Diode, namenjena usmerjanju večjih tokov v nizkonapetostnih napajalnih in stikalnih vezjih. Zaradi Schottky tehnologije ima nizek padec napetosti v prevodni smeri in hitro preklapljanje.

Dioda vsebuje dve Schottky diodi s skupno katodo (Common Cathode). Skupni nazivni usmerjeni tok znaša 30 A, največja ponavljajoča povratna napetost pa 45 V. Pogosto se uporablja v stikalnih napajalnikih, DC/DC pretvornikih, nizkonapetostnih usmernikih in močnostni elektroniki.

Tehnične specifikacije:

• Tip: MBR3045PT / MBR3045CT
• Vrsta: Dual Schottky Barrier Rectifier Diode
• Konfiguracija: Common Cathode
• Število diod: 2
• Skupni povprečni usmerjeni tok (IF(AV)): 30 A
• Tok posamezne diode: 15 A
• Največja ponavljajoča povratna napetost (VRRM): 45 V
• Največja DC blokirna napetost: 45 V
• Padec napetosti v prevodni smeri (VF): približno 0,6 V max.
• Število priključkov: 3
• Razpored priključkov: 1 – Anoda, 2 – Katoda, 3 – Anoda
• Kovinski hladilni jeziček: Katoda
• Ohišje: TO-247 / TO-3P (odvisno od proizvajalca in različice)
• Montaža: THT
• Primerna za montažo na hladilno telo
