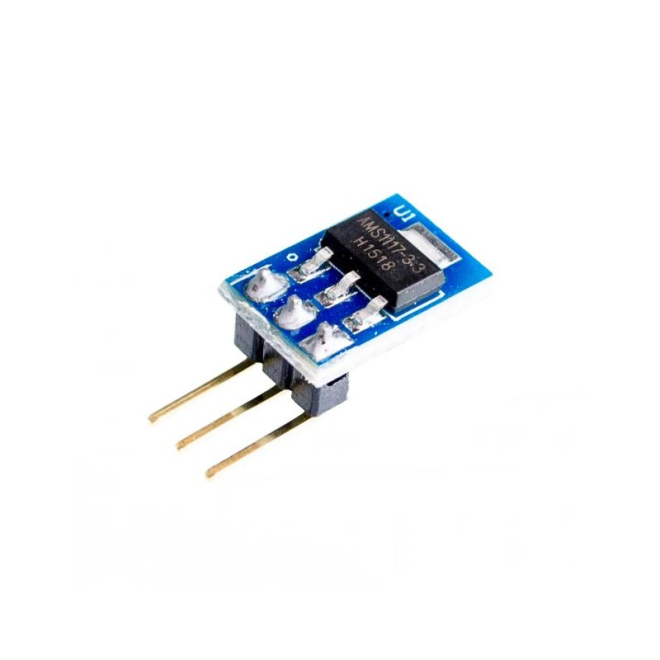

3.3V napajalni modul (AMS1117)

3.3V modul nizkega toka

Ta napajalni modul temelji na regulatorju AMS1117 3.3V in lahko regulira širok razpon vhodne napetosti (od 4,5 do 12 V) do fiksnega 3,3 V izhoda do 500 mA (Vin = 4,5 V). Standardni 0,1-palčni zatiči omogočajo povezavo do vhodnih in izhodnih sponk.

Specifikacije in značilnosti:

    Vhod: DC 4,5 V – 12V (vhodna napetost do izhodne napetosti mora biti večja od 1 V ali več)
    Izhod: 3.3V, 700mA z dodatnim hlajenjem
        Izhod 500mA z vhodno napetostjo 4,5 V
        tok obremenitve ne sme presegati 800ma
        Za enostavne povezave lahko vhodno-izhodno uporabo enotirne glave z enim vrsticam za enostavno povezavo neposredno pritrdite na razširitveno ploščo za poskuse.
    Velikost plošče PCB: 2,5 cm x 1,1 cm
    Z indikatorsko lučko za napajanje

Lastnosti:

    Ne potrebuje zunanjih komponent
    Deluje navzdol do 1 V izpad (napetost nad izhodno napetostjo)
    LED indikator kaže na prisotnost napajanja
