Arduino in drugi moduli

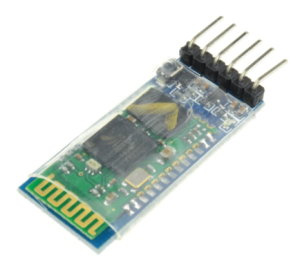

To je HC-05 Bluetooth modul Slaveand master dva v enem modulu.

Ta modul je mogoče nastaviti na oddajnik ali sprejemnik, oddajnik se lahko seznani s sprejemnikom, sprejemnik in sprejemnik ali oddajnik in oddajnik ne moreta komunicirati med seboj, sprejemnik se lahko seznani z računalniki in mobilnim telefonom bluetooth.

Uporablja glavni Bluetooth čip CSR, standarde protokola Bluetooth V2.0.
Delovna napetost modula 3,3 V.
Velikost jedrnega modula: 28 mm x 15 mm x 2,35 mm.
Delovni tok: ujemanje za 30 MA, ujemanje komunikacije za 8 MA.
Tok mirovanja: brez mirovanja.
Uporablja se za GPS navigacijski sistem, sistem za odčitavanje plinomerov za vodo in elektriko.
Z računalnikom in Bluetooth adapterjem, dlančnikom, opremo za brezhibno povezavo

Z LED indikatorsko lučko uporabite 150 mA in 3,3 V regulacijski čip.
Z nogo VCC.GND.TXD.RXD za Bluetooth
Z gumbom "Re-search" (ON/OFF/WAKE nožica za to, zunanji MCU izhod/vhod "High level" lahko nadzoruje modul za ponovno iskanje)
Vhodna napetost: 3,3 -6V
Velikost: 1,55 cm * 3,98 cm

Opomba:
Vhodno napajanje 3,3~6V, prepovedano več kot 7V
Ne "Samodejno prepreči funkcijo prekinitve napajanja", zato pravilno priključite napajanje
"Stanje" je izhodna noga za status LED, ko je Bluetooth "Nepovezan", izhod "Pulz", ko je Bluetooth "povezan", izhod "Visoka raven", lahko določimo stanja iz "MCU"

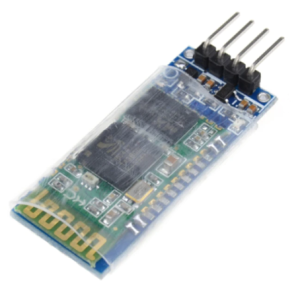

To je HC-06 Bluetooth modul.
Omogoča vaši napravi pošiljanje ali prejemanje podatkov TTL prek tehnologije Bluetooth brez povezovanja serijskega kabla z računalnikom.

funkcija:
Deluje z vsemi adapterji USB Bluetooth.
Vgrajena antena.
Pokritost do 10m.
Bluetooth različica: V2.0+EDR
Delovna napetost: 3,3 V
Dolžina kabla: 21,5 cm
Z LED indikatorsko lučko uporabite 150 mA in 3,3 V regulacijski čip.
Z nogo VCC.GND.TXD.RXD za Bluetooth
Z gumbom "Re-seach" (noga ON/OFF/WAKE za to, zunanji izhod MCU "High level" lahko nadzoruje modul za ponovno iskanje)
Vhodna napetost: 3,3~6V
Velikost: 1,55cm*3,98cm

Opomba:
Vhodno napajanje 3,3~6V, prepovedano več kot 7V
Ne "Samodejno prepreči funkcijo prekinitve napajanja", zato pravilno priključite napajanje
Svetujemo namestitev "Bluetooth master module"
"Stanje" je izhodna noga za status LED, ko je bluetooth "Nepovezan", izhod "Pulse"; ko je bluetooth "povezan", izhod "High level", lahko določimo stanja iz "MCU"

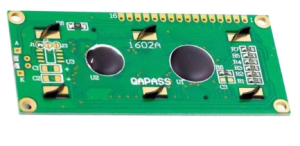

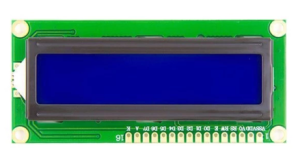

Zaslon LCD1602A, 16x2 znakov, modra osvetlitev ozadja.

Tehnični parametri:

- dimenzije modula: 80 mm x 35 x 11 mm
- velikost samega informacijskega področja: 64,5 × 16 mm
- LCD zaslon z modro osvetlitvijo
- širok vidni kot in visok kontrast
- industrijski standard HD44780
- napajanje: 5 V DC
- 2 vrstici, 16 znakov
- osvetlitev ozadja: A, K je na 5 V, stabilizator je na PCB zaslonu

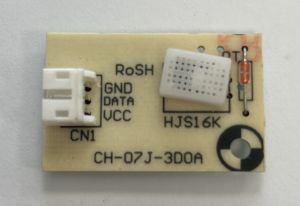

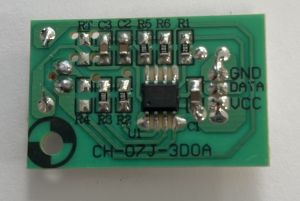

MODUL CH-07J-3D0A WHTM-0 - SENZOR VLAGE

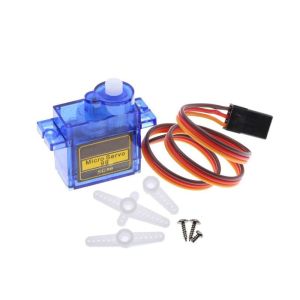

Navor: 1,3 kg.cm/18.9oz.in
Napajanje: 4,8V / 6V
Hitrost: 0,12 s/60 stopinj

Tehnični podatki:

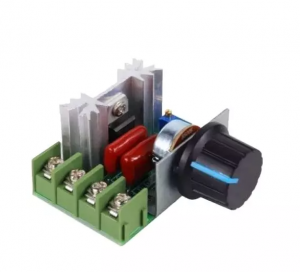

- napajalna napetost: 50-250VAC
- max. obremenitev 2000 W (230 VAC)
- največji izhodni tok 25A (peak) konstantni tok 8A
- dimenzije 47 × 35 × 27 mm
- uporabljen triac: BTA16 / 600

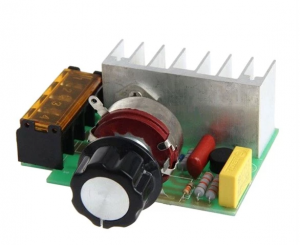

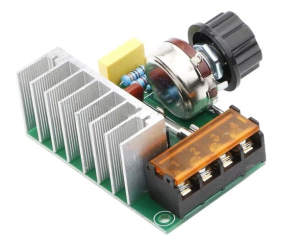

Triak regulator za uporovne obremenitve ali komutatorske motorje

Tehnični parametri:

- napajalna napetost: 250VAC
- max. obremenitev 4000W (uporovna obremenitev)
- učinkovitost: več kot 90%
- regulacija napetosti: AC 0–220V
- dimenzije 85 × 55 × 38 mm
- gumb z montažno luknjo 6 mm (priložen)
- napajanje: kontakt 1-2
- obremenitev: kontakt 3-4

Pozor :
Pred priključitvijo napajalne napetosti mora biti priključeno tudi breme

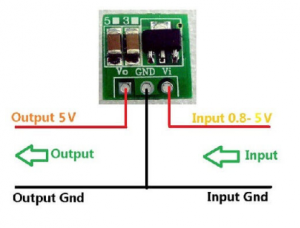

1. Vhodna napetost: 0,9-5 V; izhodna napetost: 5 V
2. Največji izhodni tok: 480 mA
3. Začetna napetost: 0,8 V; izhodni tok: 7 mA
4. Vhodna napetost: 1-1,5 V; izhodna napetost 5 V; tok 40-100 mA
5. Vhodna napetost: 1,5-2 V; izhodna napetost 5 V; tok 100-150 mA
6. Vhodna napetost: 2-3 V; izhodna napetost 5 V; tok 150-380 mA
7.Vhodna napetost:>3V;izhodna napetost 5V;tok 380-480mA
8. Delovna frekvenca: 150KHz
9. Tipična učinkovitost pretvorbe: 85%
10.Pin prostor: 2,54 mm
11. Velikost: 11 * 10,5 * 7,5 mm

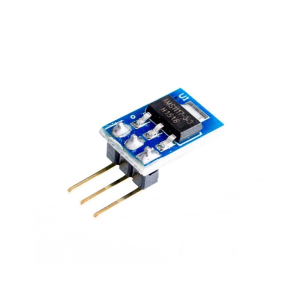

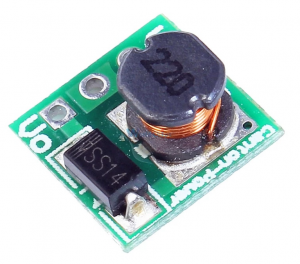

1. Vhodna napetost: 0,9-5 V; izhodna napetost: 3,3 V
2. Največji izhodni tok: 480 mA
3. Začetna napetost: 0,8 V; izhodni tok: 7 mA
4. Vhodna napetost: 1-1,5 V; izhodna napetost 3,3 V; tok 40-100 mA
5. Vhodna napetost: 1,5-2 V; izhodna napetost 3,3 V; tok 100-150 mA
6. Vhodna napetost: 2-3 V; izhodna napetost 3,3 V; tok 150-380 mA
7.Vhodna napetost:>3V;izhodna napetost 3,3V;tok 380-480mA
8. Delovna frekvenca: 150KHz
9. Tipična učinkovitost pretvorbe: 85%
10.Pin prostor: 2,54 mm
11. Velikost: 11 * 10,5 * 7,5 mm

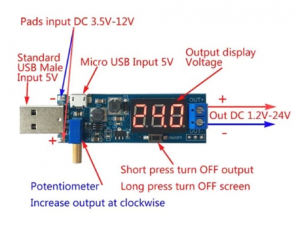

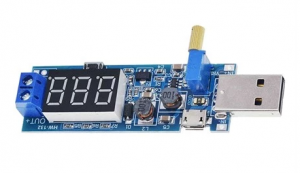

Napajalni modul, povečevalni pretvornik 3,5-12V v 1,2-24V vključno z USB. Praktičen impulzni neizoliran DC-DC pretvornik z možnostjo 5V napajanja (USB) ali iz tiskanega vezja.

Tehnični parametri:

- vhodna napetost: DC 3,5 - 12 V
- izhodna napetost: DC 1,2-24 V DC
- izhodna moč:
- v območju 1,2 - 2 V, maks. 2 W
- V območju 2 - 20 V, maks. 3 W
- v območju 20 - 24 V, maks. 2,5 W
- LED zaslon
- velikost: 82 x 14 mm

Navor: 1,3 kg.cm/18.9oz.in
Napajanje: 4,8V / 6V
Hitrost: 0,12 s/60 stopinj

Lastnosti:

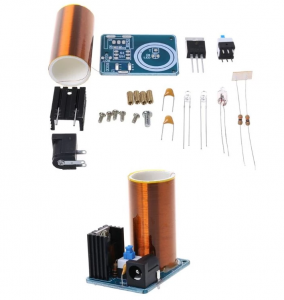

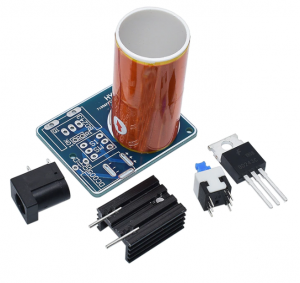

Teslina tuljava je transformator (resonančni transformator), ki deluje na principu resonance.
Lahko proizvaja visokotemperaturno in visokotlačno plazmo ter lahko vžiga, brezžično prenaša elektriko, osvetljuje fluorescenčne sijalke. Ima čudovite loke in se uporablja za številne zabavne in zelo zanimive znanstvene poskuse.
Primarna tuljava je že v tiskanem vezju. Ni ga treba navijati zunaj.
Kit je je potrebno lastno ročno spajkati in sestaviti. Potrebno orodje: spajkalnik, lepilna pištola, klešče cin itd.

Specifikacija:
Vhodna napetost: 9-12 V, lahko se zažene z 9 V baterijo, če pa pride do obloka, je za delovno napetost potrebno 12 V.
Velikost PCB plošče: 3,1 x 4 cm
Barva: kot je prikazano
Količina: 1 komplet

Opomba:

Paket vključuje:
1 x PCB plošča
1 x tuljava
2 x 3 mm LED modra
1 x sedež DC005
2 x 105 monolitni kondenzator
1 x 8x8 samozaklepno stikalo
2 x 10K upor
1 x 15x10x20 majhen hladilnik
1 x 3x6 vijak
1 x BD243
4 x M2x4 vijak
4 x M2x7 dvojni bakreni steber

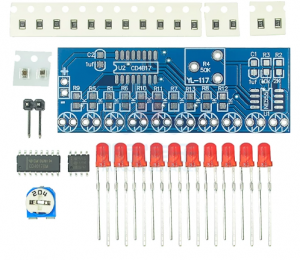

Opis:

- Velikost PCB plošče: 7,3 * 3,2 mm
- Debelina tiskanega vezja: 1,6 mm
- Napajalna napetost: 2,5 - 8 V

Lučkam lahko nastavljamo tudi hitrost prižiganja in vgašanja.

Uporaba izdelka:

1. vzorčenje podatkov o impulzu merilnika
2. zaznavanje papirja v uničevalniku faksa
3. zaznavanje ovir
4. zaznavanje črno-bele črte

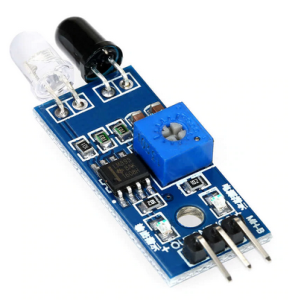

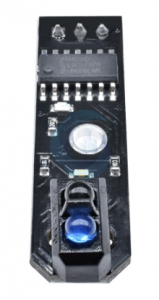

Opis izdelka:

1. z uporabo infrardečega odbojnega senzorja TCRT5000
2. Odbojna razdalja zaznavanja: 1mm~25mm
3. delovna napetost: 5V
4. izhodna oblika: digitalni signal (0 in 1)
5. s fiksnimi luknjami za vijake za enostavno namestitev
6. majhna plošča velikosti tiskanega vezja: 3,5 cm x 1 cm
7. posamezna teža: 4,5 g
8. Vgrajen senzor TCRT5000 NSOR
9. Uporablja se za različne platforme, vključno z Arduino / AVR / ARM /PIC

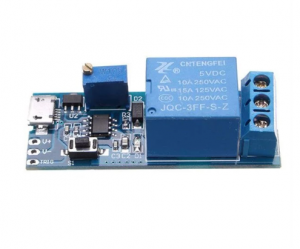

Časovno stikalo za kratke čase z relejnim izhodom 230VAC / 5A. Primeren za podaljšanje časa zapiranja gumba v intervalu 0–24sek.
Po pritisku na gumb ali padajočem robu zunanjega impulza se rele zapre za nastavljen čas do 24 sekund. Ta čas lahko spremenite z zamenjavo zunanjih komponent (trimer in kondenzator C2, kjer velja formula: T = 1,1RC)

Tehnični parametri:

- napajalna napetost: 5V (micro USB ali spajkalne ploščice)
- zagon z gumbom ali zunanjim signalom (nizka raven)
- trimer za nastavitev preklopnega časa 0–24sek
- LED indikator zaprtega releja
- mere: 54 × 19 × 18 mm / 16 g

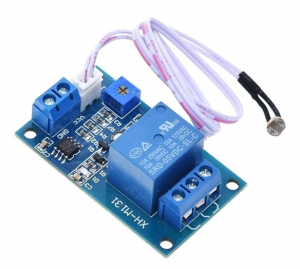

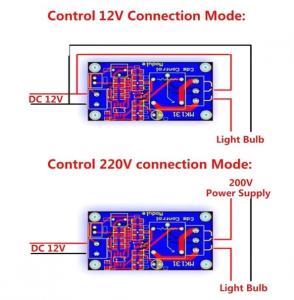

Svetlobno občutljiv senzor z relejnim izhodom. Rele se zapre, ko intenzivnost zunanje svetlobe preseže nastavljeno vrednost. Preklopna občutljivost močnostnega releja se nastavi s trimerjem. LED indikator stanja.

Tehnični parametri:

- napajanje: 12 V DC
- poraba <100mA v aktivnem stanju
- primerjalnik: LM393
- senzor: fotoupor
- nastavitev občutljivosti s trimerjem
- zelena LED za prikaz napajanja modula
- rdeča LED za prikaz zapiranja releja
- kontakti NO + NC 250VAC / 10A
- velikost: 50 × 26 mm

Dimenzije: 23,5 x 49 x 14mm
